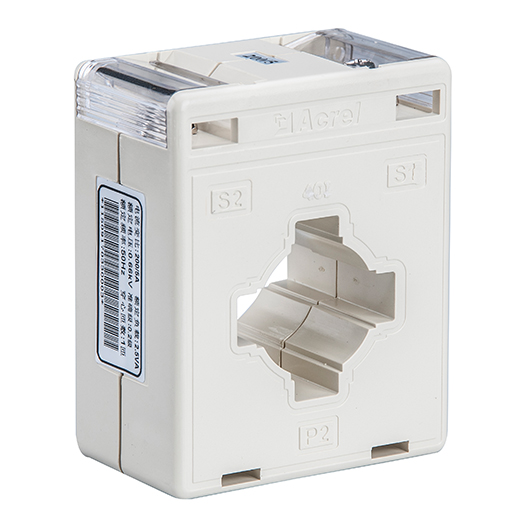

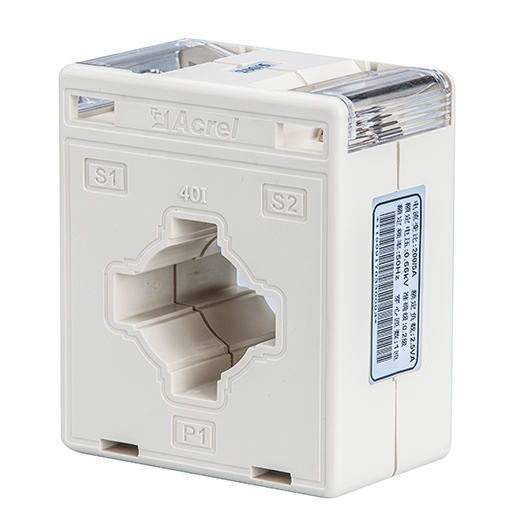

AKH-0.66系列測量型電流互感器

簡要描述:

安科瑞該系列互感器作為交流電流信號采集元件,可與測量?jī)x表配套使用,一次電流測量范圍5-6300A,二次輸出5A或1A,測量范圍為額定值的5-120%。


產品詳情

技術參數

外形安裝

產品報價

功能

該系列互感器作為交流電流信號采集元件,可與測量?jī)x表配套使用,一次電流測量范圍5-6300A,二次輸出5A或1A,測量范圍為額定值的5-120%。

應用范圍

低壓配電系統電流采集

訂貨范例

具體型號:AKH-0.66/I 30I 100/5

技術要求:額定電流比100A/5A; 準確級1級; 穿心匝數1匝;額定負荷1.5VA;內孔徑φ22mm;穿排規格30mm×10mm 1根。

通訊協議:無

輔助電源:無


  • 上一個:
  • 下一個:

  • ● AKH-0.66Ⅰ型電流互感器
    規格 額定電流比(A) 準確級及相應額定負荷(VA) 穿心匝數(匝) 母排規格/根數 電纜最大外徑 安裝方式
    0.2級 0.5級 1級
    ?30I 15/5(1) ? ? 1.5 5 / Φ22 A
    20/5(1) ? ? 1.5 4
    25-30/5(1) ? ? 1.5 3
    40-60/5(1) ? ? 1.5 2
    75-100/5(1) ? ? 1.5 1 ?30×10/1 A,B
    150-200/5(1) ? 2.5 ? 1
    250/5(1) ? 3.75 ? 1
    300-450/5(1) ? 5 ? 1
    500/5(1) ? 10 ? 1
    600/5(1) ? 10 ? 1
    ?40I 10/5(1) ? ? 1.5 8 / Φ30 A
    15/5(1) ? ? 1.5 5
    20/5(1) ? ? 1.5 4
    25-30/5(1) ? ? 1.5 3
    40-60/5(1) ? ? 1.5 2
    ? 75/5(1) ? ? 1.5 1 ?40×10/1 A,C
    ? 100/5(1) ? ? 1.5 1
    150/5(1) ? ? 2.5 1
    200/5(1) ? 2.5 ? 1
    250/5(1) ? 3.75 ? 1
    300-450/5(1) ? 5 ? 1
    500-800/5(1) ? 10 ? 1
    1000/5(1) 10 ? ? 1
    ? 60I 150/5(1) ? ? 2.5 1 60×10/160×6/1-2 Φ44 A,C
    200/5(1) ? 2.5 ?? 1
    250/5(1) ? 3.75 ? 1
    300-450/5(1) ? 5 ?? 1
    500-800/5(1) ? 10 ? 1
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ? 1
    2500/5(1) 30 ? ?? 1
    80I 150/5(1) ? ? 2.5 1 80×10/1 Φ50 A,C
    200-250/5(1) ? ???? 2.5 ? 1
    300-450/5(1) ? 5 ? 1
    500-800/5(1) ? 10 ? 1
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ?? 1
    2500-3000/5(1) 30 ? ? 1
    ● AKH-0.66Ⅱ型電流互感器
    規格 額定電流比(A) 準確級及相應額定負荷(VA) 穿心匝數(匝) 母排規格/根數 安裝方式
    0.2級 0.5級 1級
    30II 100/5(1) ? ? 1.5 1 30×10/1-2 A,C
    150/5(1) ? ? 1.5 1
    200/5(1) ? 2.5 ? 1
    250/5(1) ? 3.75 ? 1
    300-450/5(1) ? 5 ? 1
    500-600/5(1) ? 10 ? 1
    40II 100/5(1) ? ? 1.5 1 40×10/1-2 A,C
    150/5(1) ? ? 2.5 1
    200/5(1) ? 2.5 ? 1
    250/5(1) ? 3.75 ? 1
    300-450/5(1) ? 5 ? 1
    500-800/5(1) ? 10 ? 1
    1000/5(1) 10 ? ? 1
    50Ⅱ 150 ? ? 2.5 1 50×10/1-2
    200-250/5(1) ? 2.5 ? 1
    300-450/5(1) ? 5 ? 1
    500-800/5(1) ? 10 ? 1
    1000-1250/5(1) 10 ? ? 1
    1500/5(1) 20 ? ? 1
    60Ⅱ 200-250/5(1) ? 2.5 ? 1 60×10/1-2 C
    300-450/5(1) ? 5 ? 1
    500-800/5(1) ? 10 ? 1
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ? 1
    2500/5(1) 30 ? ? 1
    ? 60×50Ⅱ 200-250/5(1) ? 2.5 ? 1 60×10/1-3 D?
    300-450/5(1) ? 5 ? 1
    500-800/5(1) ? 10 ? 1
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ? 1
    2500/5(1) 30 ? ? 1
    80Ⅱ 200-250/5(1) ? 2.5 ? 1 80×10/1-2
    300-450/5(1) ? 5 ? 1
    500-800/5(1) ? 10 ? 1
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ? 1
    2500-3000/5(1) 30 ? ? 1
    80×50Ⅱ 200-250/5(1) ? 2.5 ? 1 80×10/1-3
    300-450/5(1) ? 5 ? 1
    500-800/5(1) ? 10 ? 1
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ? 1
    2500-3000/5(1) 30 ? ? 1
    100Ⅱ 300-450/5(1) ? 5 ? 1 100×10/1-2
    500-800/5(1) ? 10 ? 1
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ? 1
    2500-3000/5(1) 30 ? ? 1
    ?100×50Ⅱ 300-450/5(1) ? 5 ? 1 100×10/1-3
    500-800/5(1) ? 10 ? 1
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ? 1
    2500-3000/5(1) 30 ? ? 1
    100×80Ⅱ 600-800/5(1) ? 10 ? 1 100×10/1-4
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ? 1
    2500-4000/5(1) 30 ? ? 1
    120×50Ⅱ 500-800/5(1) ? 10 ? 1 120×10/1-3
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ? 1
    2500-5000/5(1) 30 ? ? 1
    130×50Ⅱ 600-800/5(1) ? 10 ? 1 125×10/1-3130×10/1-360×10/2-6
    1000-1250/5(1) 10 ? ? 1
    1500-2000/5(1) 20 ? ? 1
    2500-5000/5(1) 30 ? ? 1
    120×80Ⅱ150×50Ⅱ 1000-1250/5(1) 10 ? ? 1 120×10/1-4 D
    1500-2000/5(1) 20 ? ? 1
    2500-5000/5(1) 30 ? ? 1
    170×100Ⅱ 1500-2000/5(1) 15 ? ? 1 170×10/1-3100×10/3-6
    2500-5000/5(1) 30 ? ? 1
    180×50Ⅱ 1200-2000/5(1) 10 ? ? 1 180×10/1-3
    2500-5000/5(1) 30 ? ? 1
    200×50Ⅱ220×50Ⅱ260×50Ⅱ 1500-2000/5(1) 20 ? ? 1 200×10/1-3100×10/4-6
    2500-5000/5(1) 30 ? ? 1
    260×100Ⅱ 1200-1500/5(1) 10 ? ? 1 250×10/2-5125×10/4-10
    1500-2000/5(1) 20 ? ? 1
    2500-6300/5(1) 30 ? ? 1
    ● AKH-0.66Ⅲ型電流互感器
    規格 額定電流比(A) 準確級及相應額定負荷(VA) 穿心匝數(匝) 母排規格/根數 安裝方式
    0.2級 0.5級
    60Ⅲ 200-300/5(1) ? 2.5 1 60×10/1-3 E
    400/5(1) ? 5 1
    500-800/5(1) ? 10 1
    1000/5(1) 10 ? 1
    1200-1500/5(1) 15 ? 1
    2000/5(1) 20 ? 1
    2500/5(1) 30 ? 1
    80Ⅲ 300-400/5(1) ? 5 1 80×10/1-3
    500-800/5(1) ? 10 1
    1000/5(1) 10 ? 1
    1200-1500/5(1) 15 ? 1
    2000/5(1) 20 ? 1
    2500-3000/5(1) 30 ? 1
    ?? 100Ⅲ 600-800/5(1) ? 10 1 100×10/1-3
    1000/5(1) 10 ? 1
    1200-1500/5(1) 15 ? 1
    2000/5(1) 20 ? 1
    2500-5000/5(1) 30 ? 1
    130Ⅲ 2000/5(1) 20 ? 1 130×10/1-3125×10/1-3
    2500-5000/5(1) 30 ? 1

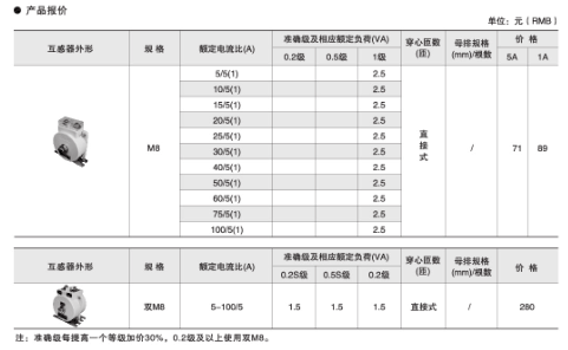

    ● AKH-0.66 M8型電流互感器
    1
    ● AKH-0.66 Z型電流互感器
    ◆ AKH-0.66/Z-10型電流互感器
    規格 額定電流比 準確級 穿心匝數 母排規格/根數 電纜最大外徑 安裝方式
    0.2級
    Z-10 50A/25mA 10Ω ? 1 Φ10 導軌式
    ◆ AKH-0.66/Z-15型電流互感器
    規格 額定電流比 準確級及相應額定負荷 穿心匝數 電纜最大外徑
    0.2級
    Z-15 100A/20mA 10Ω 1 Φ15
    ◆ AKH-0.66/Z-20型電流互感器
    規格 額定電流比 準確級及相應額定負荷(VA/Ω) 電纜最大外徑
    0.5級 1級
    Z-3×Φ20 5-100/5A ? 1.5VA Φ20
    150/5A 1.5VA ?
    200/5A 2.5VA ?
    5-100/1A ? 1.5Ω
    150/1A 1.5Ω ?
    200/1A 2.5Ω ?
    5-200A/50mA 0.5VA ?
    ● AKH-0.66/W系列電流互感器
    ◆ AKH-0.66/W-7型電流互感器
    規格 額定電流比 準確級及相應額定負荷(Ω) 穿心匝數 電纜最大外徑
    0.2級 0.5級 1級
    W-7 5-15/5mA 10 ? ? 1 Φ7
    10-30/10mA 10 ? ? 1
    5/20mA ? 10 ? 2
    10-15/20mA ? 10 ? 1
    20-60/20mA 10 ? ? 1
    ◆ AKH-0.66/W-8型電流互感器
    規格 額定電流比 準確級及相應額定負荷(Ω) 穿心匝數 電纜最大外徑
    0.2級 0.5級 1級
    W-8 5-15/5mA 10 ? ? 1 Φ8
    10-30/10mA 10 ? ? 1
    5/20mA ? 10 ? 2
    10-15/20mA ? 10 ? 1
    20-60/20mA 10 ? ? 1

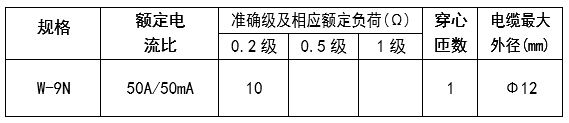

    ◆ AKH-0.66/W-9N型電流互感器
    2
    ◆ AKH-0.66/W-12型電流互感器
    規格 額定電流比 準確級及相應額定負荷(Ω) 穿心匝數 電纜最大外徑
    0.2級 0.5級 1級
    W-12 5/20mA ? 10 ? 4 Φ12
    10-15/20mA ? 10 ? 2
    20/20mA ? 10 ? 1
    ? 30-100/20mA 10 ? ? 1

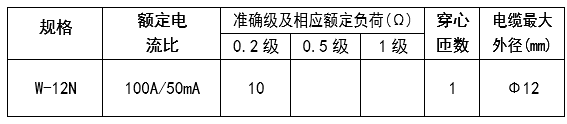

    ◆ AKH-0.66/W-12N型電流互感器
    3
    ◆ AKH-0.66/W-20型電流互感器
    規格 額定電流比 準確級及相應額定負荷(Ω) 穿心匝數 電纜最大外徑
    0.2級 0.5級 1級
    W-20 5/20mA ? 10 ? 4 Φ20
    ? 10-15/20mA ? 10 ? 2
    20/20mA ? 10 ? 1
    ?30-200/20mA 10 ? ? 1
    ● AKH-0.66/EMS型電流互感器
    ?規格 額定電流比 準確級及相應額定負荷(Ω) 耐壓 開路電壓 環境溫度℃ 安裝方式
    0.2級 0.5級 1級
    EMS 50A/10mA 10 ? ? 3kV ≤7.8V -20℃~70℃ 導軌
    外形尺寸
    ● AKH-0.66Ⅰ型電流互感器
    ● AKH-0.66Ⅱ型電流互感器
    ● AKH-0.66 Ⅲ型電流互感器
    ● AKH-0.66 M8型電流互感器
    ● AKH-0.66 Z型電流互感器
    ◆ AKH-0.66/Z-10型電流互感器
    ◆ AKH-0.66/Z-15型電流互感器
    ◆ AKH-0.66/Z-20型電流互感器
    ● AKH-0.66/W系列電流互感器
    ◆ AKH-0.66/W-7型電流互感器
    ◆ AKH-0.66/W-8型電流互感器
    ◆ AKH-0.66/W-12型電流互感器
    ◆ AKH-0.66/W-20型電流互感器
    ● AKH-0.66/EMS型電流互感器

    ?

    接線方式

    ?

    安裝示意

    ?

    AKH-0.66 I型電流互感器
    AKH-0.66 II型電流互感器
    AKH-0.66 III型電流互感器
    AKH-0.66 M8型電流互感器
    AKH-0.66 Z型電流互感器
    AKH-0.66 W型電流互感器
    AKH-0.66 EMS型電流互感器
