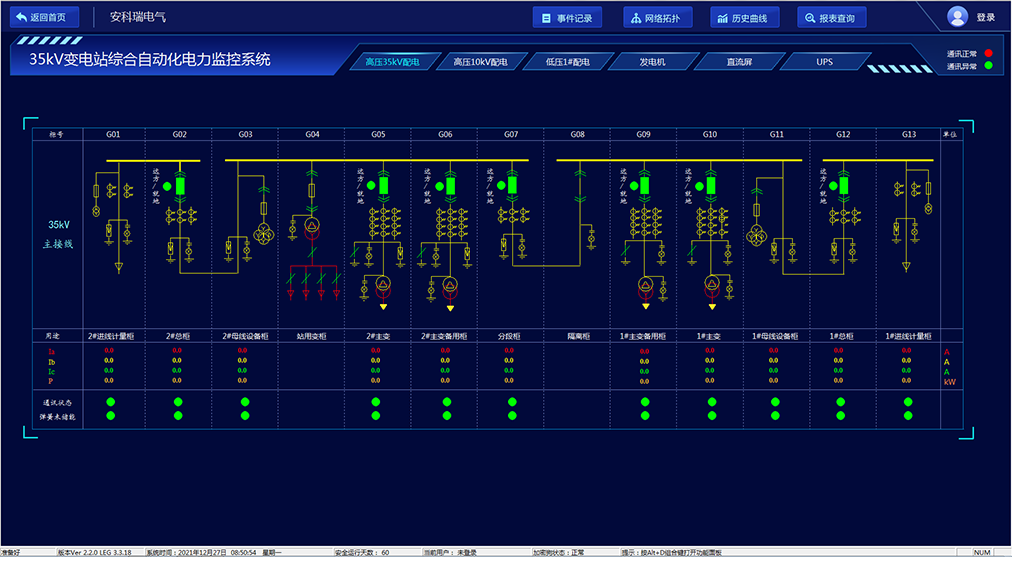

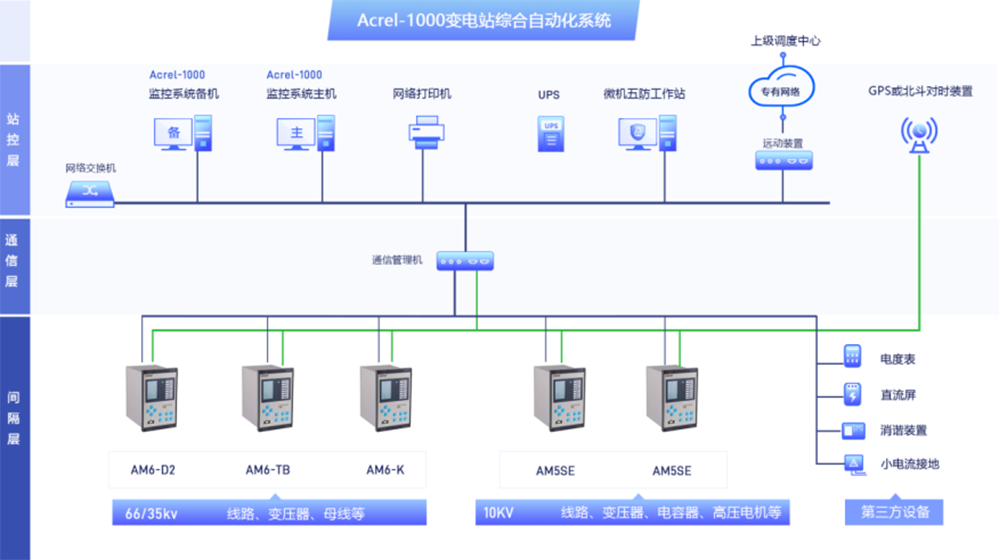

實時監測
Acrel-1000綜合自動化監控系統可以直觀顯示一次系統圖,并實時顯示各電壓等級各回路的遙測量、遙信量和報警信號等。
遙測量包括電壓、電流、功率、功率、電能等電參量,高低壓柜內電氣節點溫度值等;
遙信量包括中壓開關柜內路斷路器、手車、隔離開關、負荷開關、地刀開關的分合狀態,柜內弧光探頭的鏈路狀態、斷路器彈簧儲能狀態及遠方就地控制狀態;
報警信號包括微機保護裝置的告警信號、保護跳閘信號及裝置異常信號線路弧光保護動作信號、節點溫度告警及設備通信異常告警。

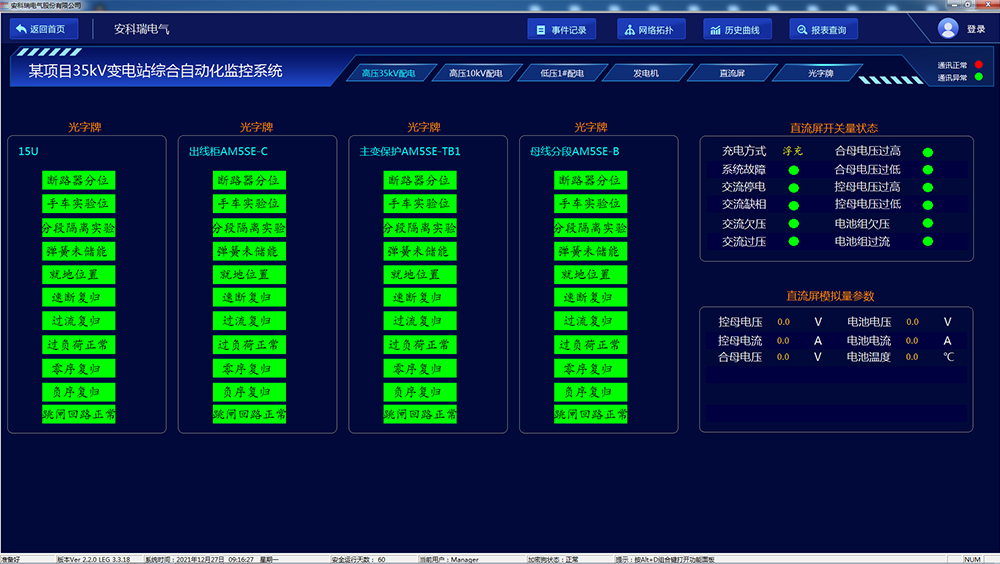

光字牌

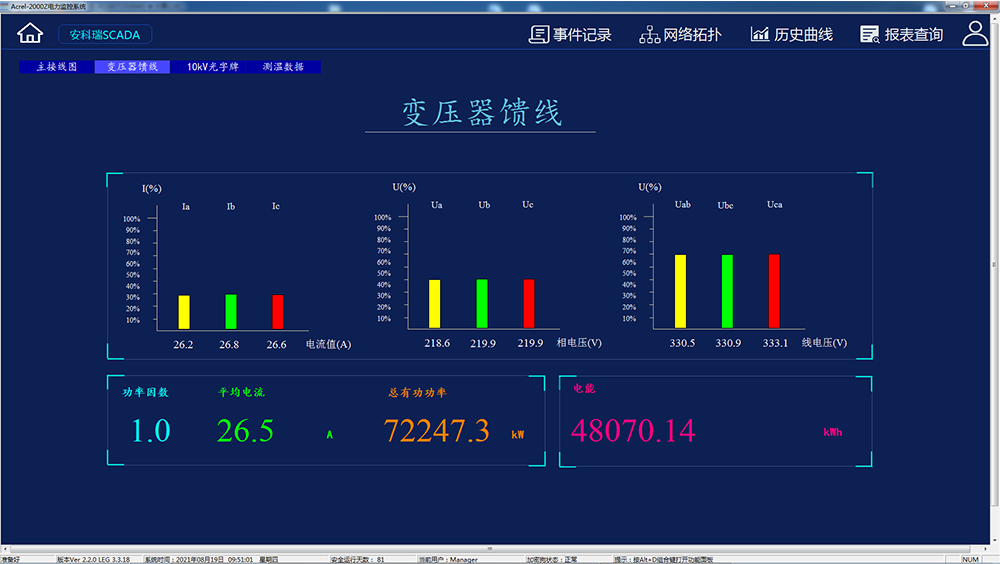

電參量查詢
Acrel-1000綜合自動化監控系統在配電一次圖中,可以直接查看該回路詳細電參量,界面也可用棒圖的形式更直觀的展示三相電流、三相電壓、有功功率、無功功率、功率因數、電能等。

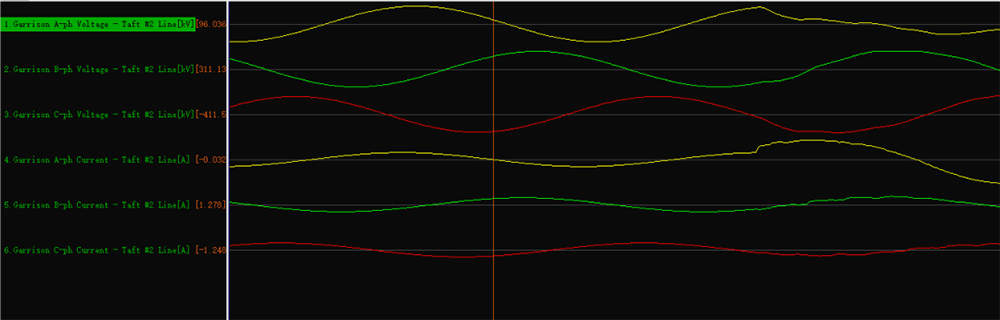

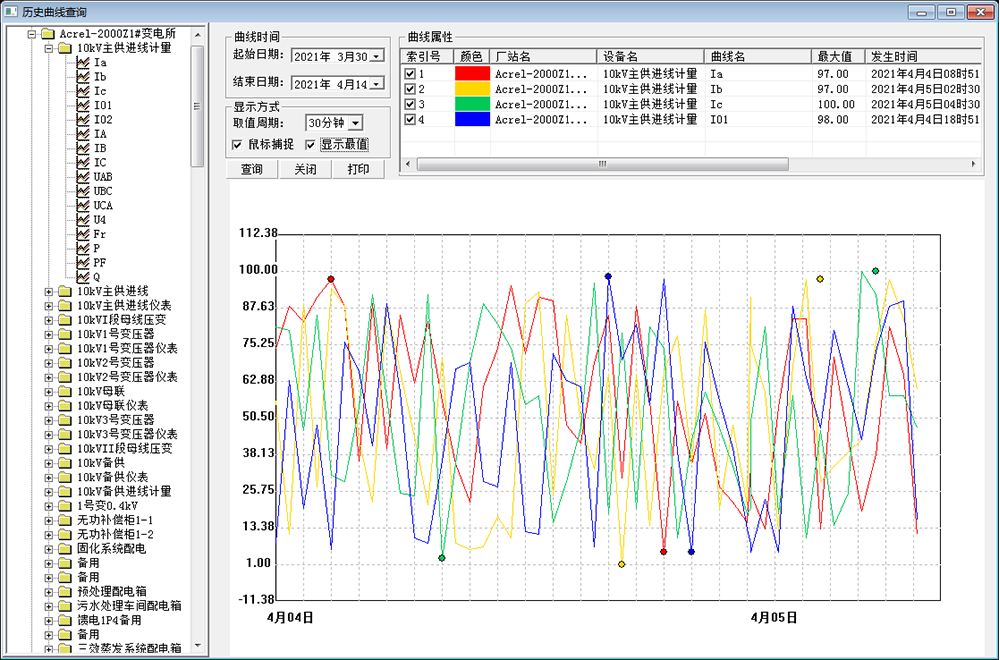

曲線查詢
Acrel-1000綜合自動化監控系統在曲線查詢界面,可以直接查看各電參量曲線,包括三相電流、三相電壓、有功功率、無功功率、功率因數、溫度等曲線。并統計該曲線查詢范圍內最大值、最大值發生時間、最小值、最小值發生時間、平均值等。

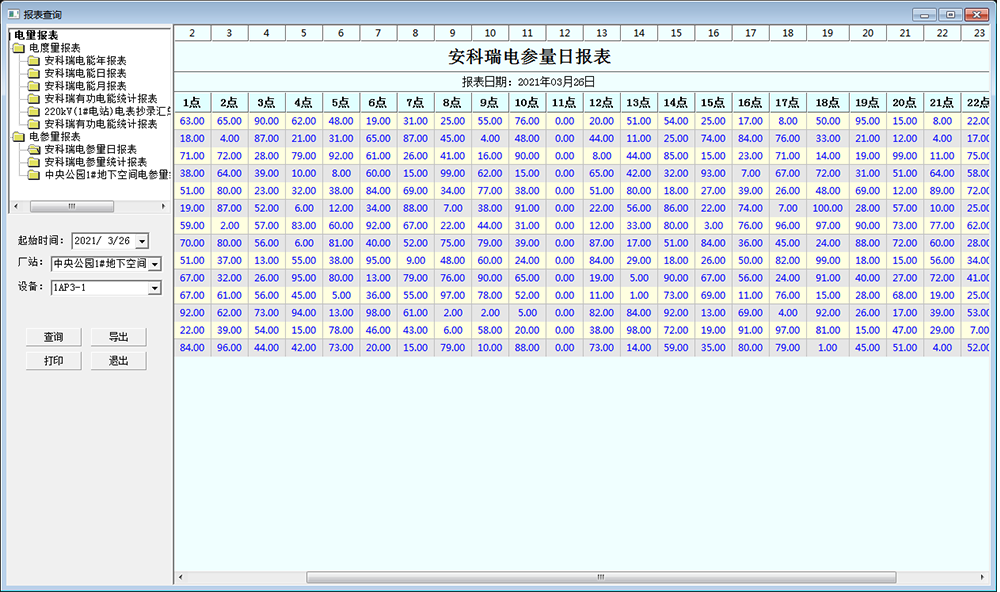

運行報表
Acrel-1000綜合自動化監控系統可以查詢各回路或設備指定時間的運行參數,報表中顯示電參量信息應包括:各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能、溫度值等??梢园凑杖?、月、年的格式進行查詢、導出、打印。
實時告警
Acrel-1000綜合自動化監控系統具有實時告警功能,系統能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等遙信變位,保護動作、事故跳閘等事件發出告警。
1.圖元告警
2.彈出事件報警窗口
3.實時語音功能,系統能夠?qū)λ惺录l(fā)出語音告警。
4.短信告警,可以向指定手機號碼發送告警信息短信(需選配短信貓)。
5.電話告警,可以向指定手機號碼撥打電話(需選配電話語音盒)。
6.聲光報警器報警

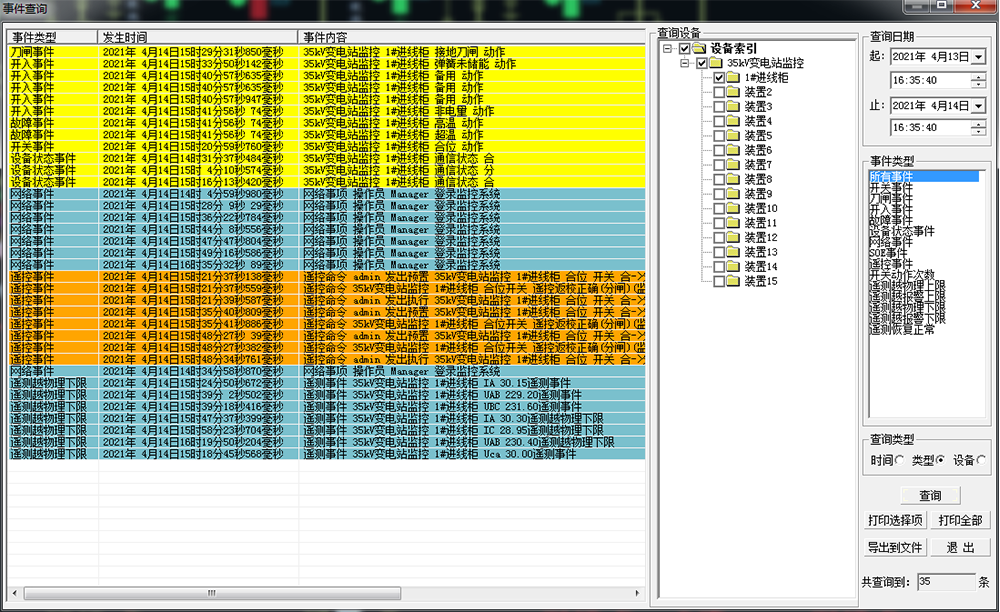

歷史事件查詢
Acrel-1000綜合自動化監控系統能夠?qū)b信變位,保護動作、事故跳閘,以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理,方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。可以按時間、類型和設備進行查詢和排序。

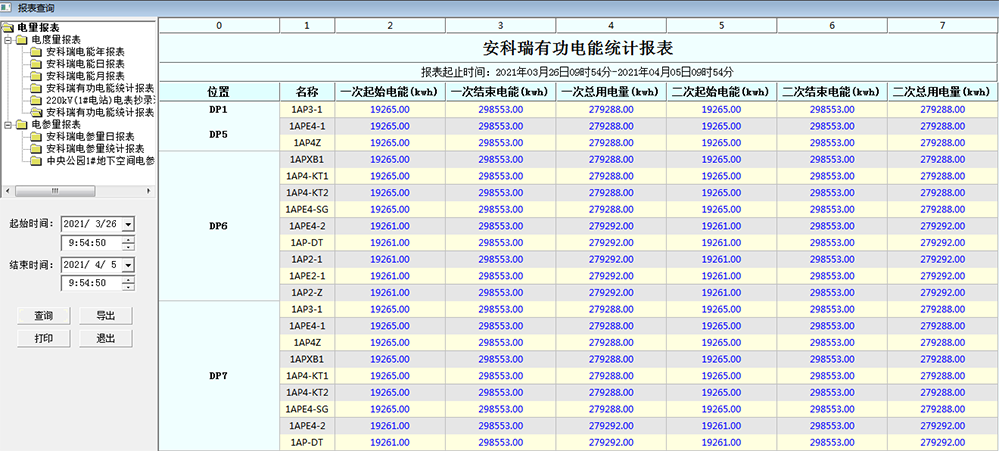

電能統計報表
Acrel-1000綜合自動化監控系統具備定時抄表匯總統計功能,用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況,即該節點進線用電量與各分支回路消耗電量的統計分析報表。

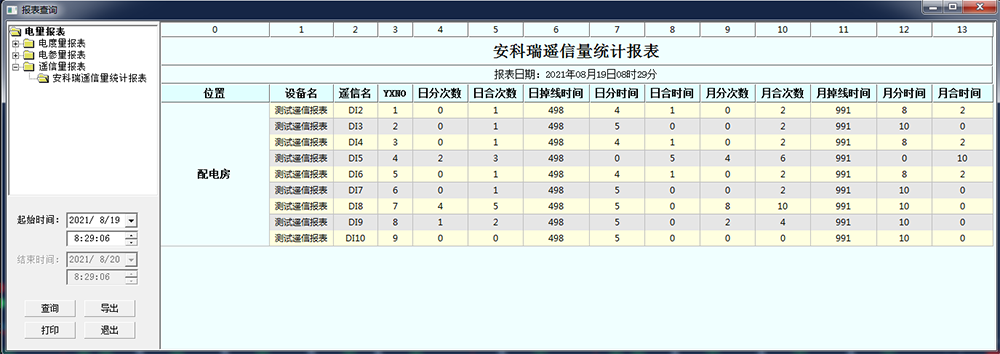

開關次數統計報表
Acrel-1000綜合自動化監控系統具備對開關分合次數統計功能,用戶可以自由查詢自系統正常運行以來各開關量每日、月分合次數,分合時間以及掉線時間。
用戶權限管理
Acrel-1000綜合自動化監控系統為保障系統安全穩定運行,設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作(如遙控的操作,數據庫修改等)??梢远x不同級別用戶的登錄名、密碼及操作權限,為系統運行、維護、管理提供可靠的安全保障。
電能質量監測
Acrel-1000綜合自動化監控系統可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。

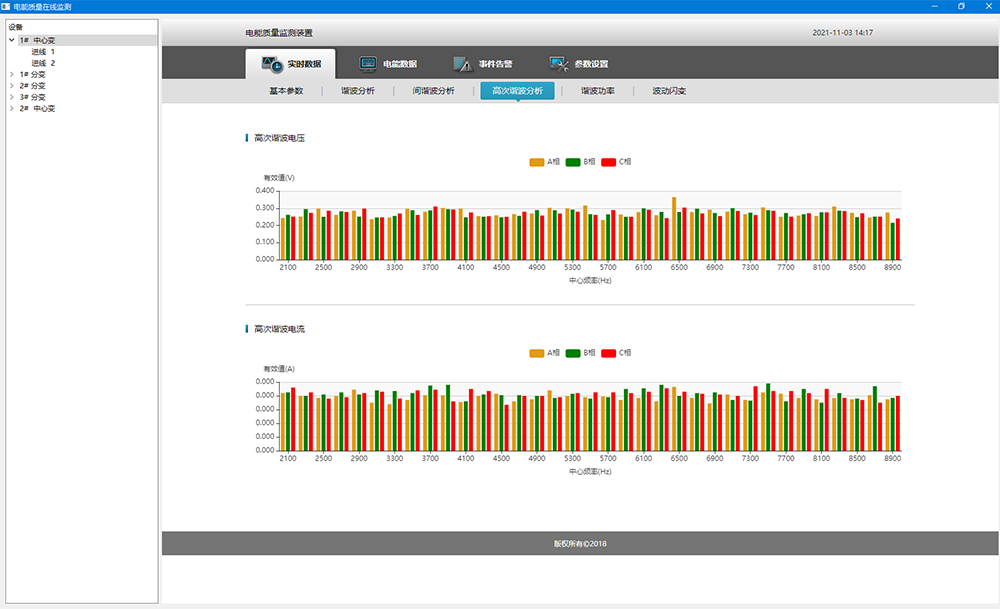

實時監測總進線和重要出線回路的供電電源電能質量,包括穩態數據監測、暫態數據監測和故障錄波分析。對供電系統中的電壓偏差、頻率偏差、三相電壓不平衡、三相電流不平衡、2~63次諧波電壓、2~63次諧波電流、0.5~63.5次間諧波電壓、0.5~63.5次間諧波電流、諧波功率、諧波畸變率等實時監測,并以柱狀圖進行諧波分析。
監測重要回路的電壓波動與閃變、電壓暫升/暫降、短時中斷情況,實時記錄事件并故障錄波,為電能質量分析與治理提供數據來源。及時采取相應的措施提高配電系統的可靠性,減少因諧波造成的供電事故的發生。
遙控
Acrel-1000綜合自動化監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面,可以及時執行調度系統或站內相應的操作命令。

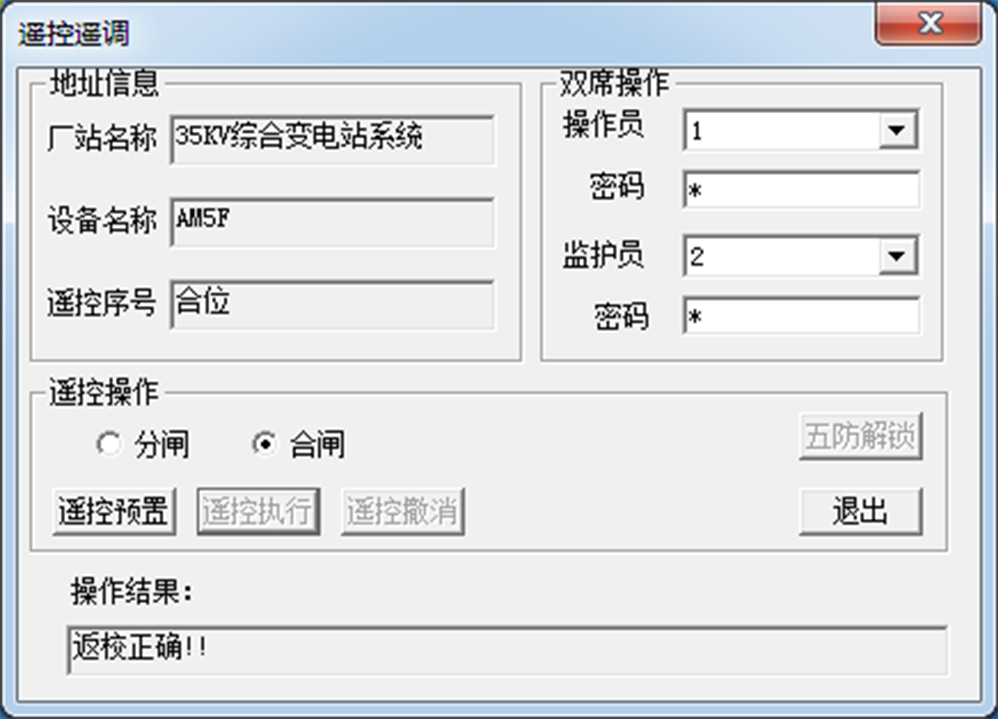

遙控預置

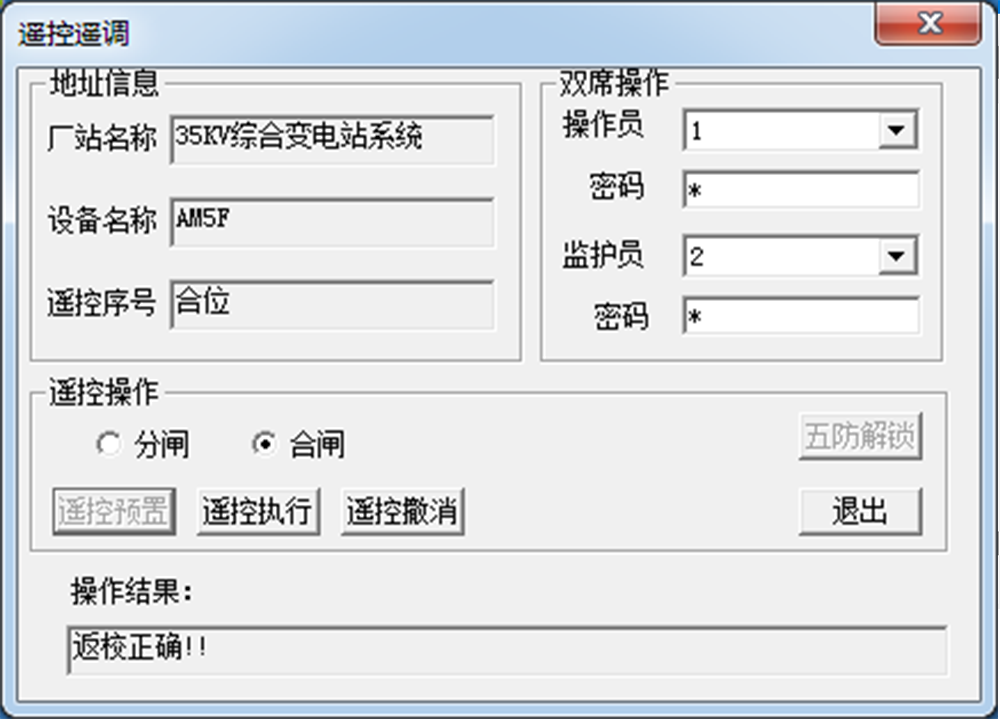

遙控執行

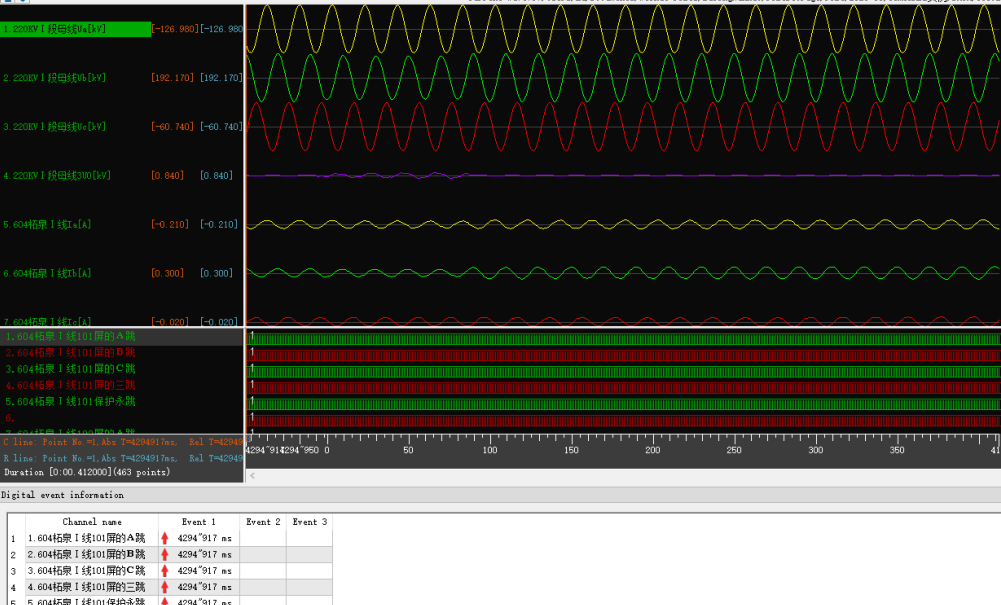

故障錄波
Acrel-1000綜合自動化監控系統可在系統發生故障時,自動準確地記錄故障前、后過程的各種電氣量的變化情況,通過對這些電氣量的分析、比較,對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平有著重要作用。

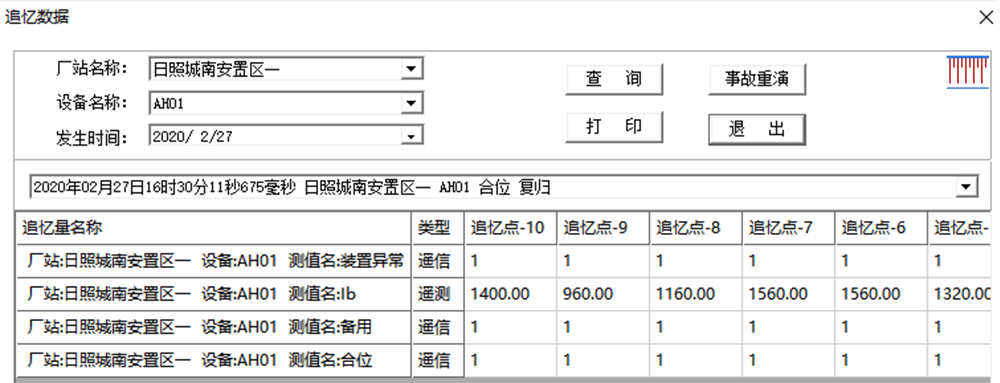

事故追憶
Acrel-1000綜合自動化監控系統自動記錄事故時刻前后一段時間的所有實時穩態信息,包括開關位置、 保護動作狀態、遙測量等,形成事故分析的數據基礎。

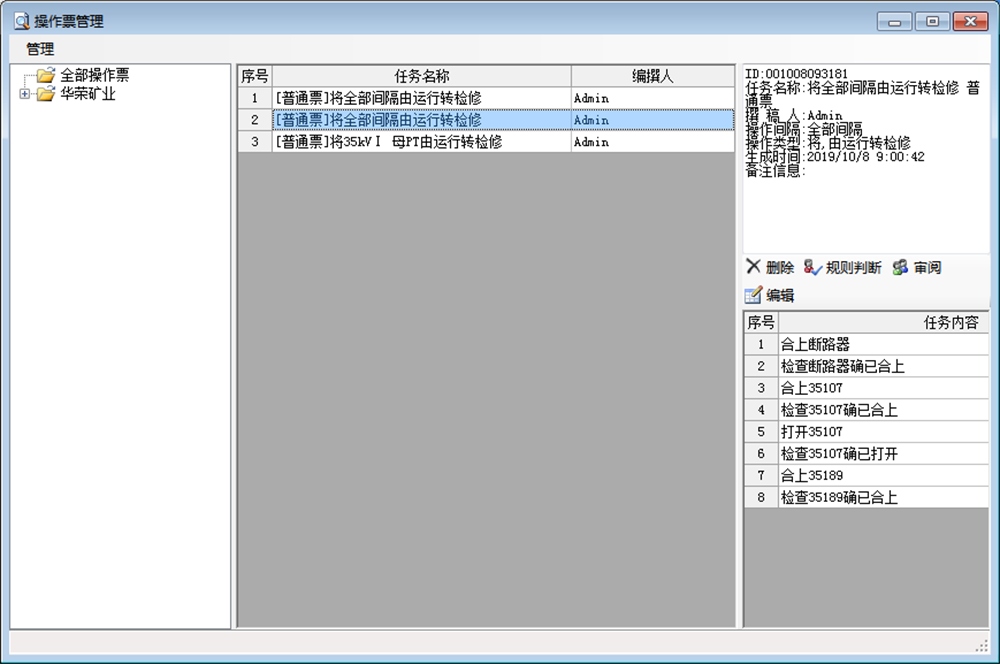

誤防閉鎖功能
安科瑞Acrel-1000綜合自動化監控系統與五防軟件系統之間建立通信協議鏈接,當某一設備需要進行遙控操作時,五防軟件首先進行五防規則判斷,符合五防規則后,則發送解鎖命令至自動化監控后臺,自動化監控后臺進行遙控操作。五防軟件可以模擬遙控步驟,形成操作票。

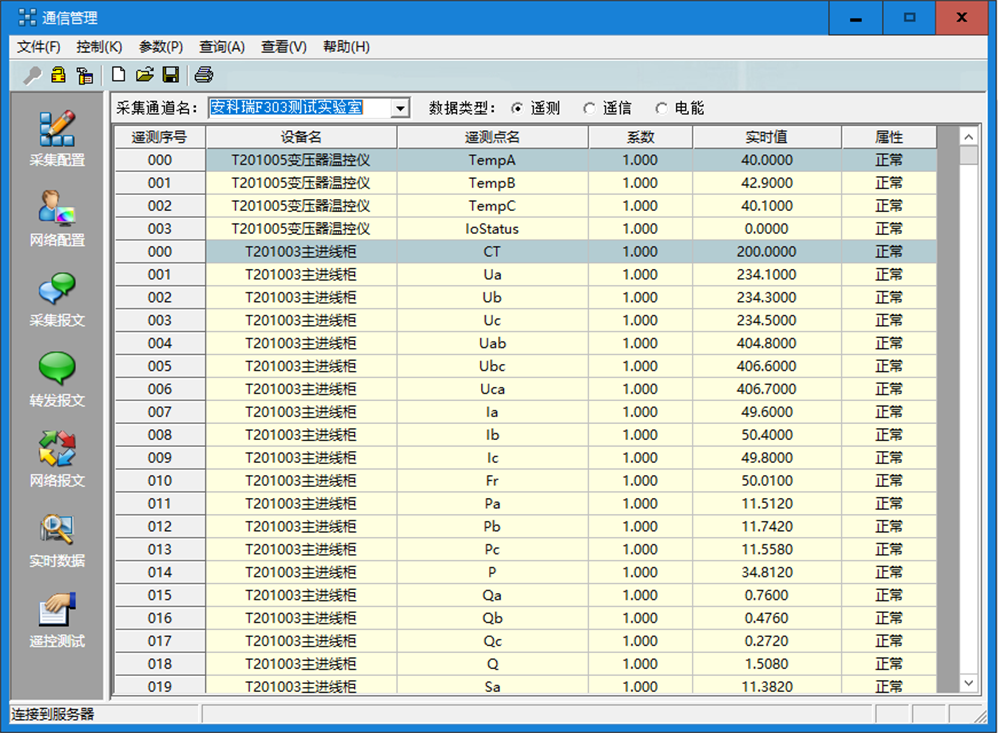

通信管理
Acrel-1000綜合自動化監控系統可以對整個配電系統范圍內的設備通信情況進行管理、控制、數據的實時監測??梢圆榭茨硞€設備的通信和數據報文。

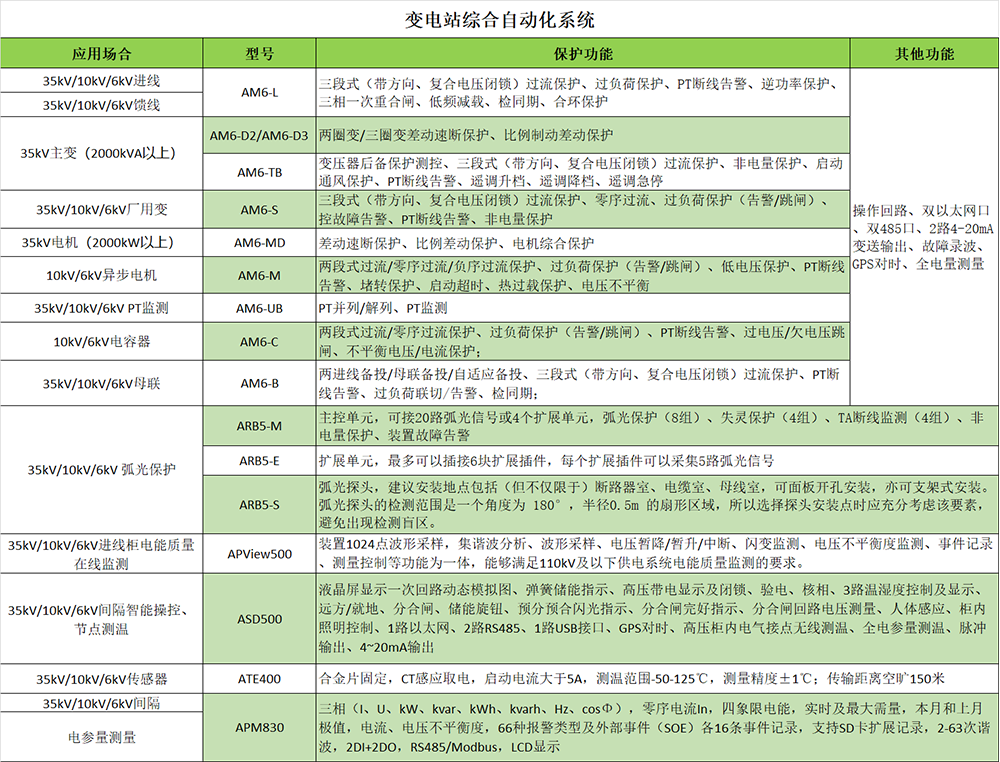

可以完成與各種智能電子設備的通信和數據轉發,包括微機保護、電力儀表、智能操控、直流屏、模擬屏、五防系統和調度等。
