配電室綜合監測系統

1

系統簡介

功能:

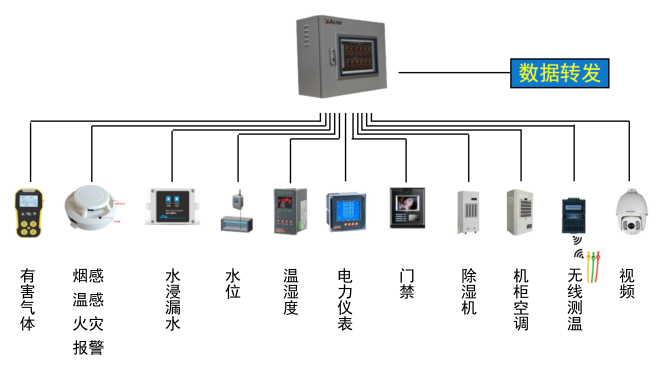

配電室綜合監控系統包括智能監控系統屏、通訊管理機、UPS電源、視頻監控子系統(云臺球機、槍機)、環境監測子系統(溫度、濕度、水浸、煙感)、控制子系統(燈光、空調、除濕機、風機、水泵)、門禁監控子系統(讀卡器、開門按鈕、磁力鎖)、安防監控子系統(雙鑒檢測器)。

?

應用場所:
適用于35kV及以下新建或改擴建的變電所、配電室、機房、箱變等用戶端供配電自動化系統工程設計、施工和運行維護。

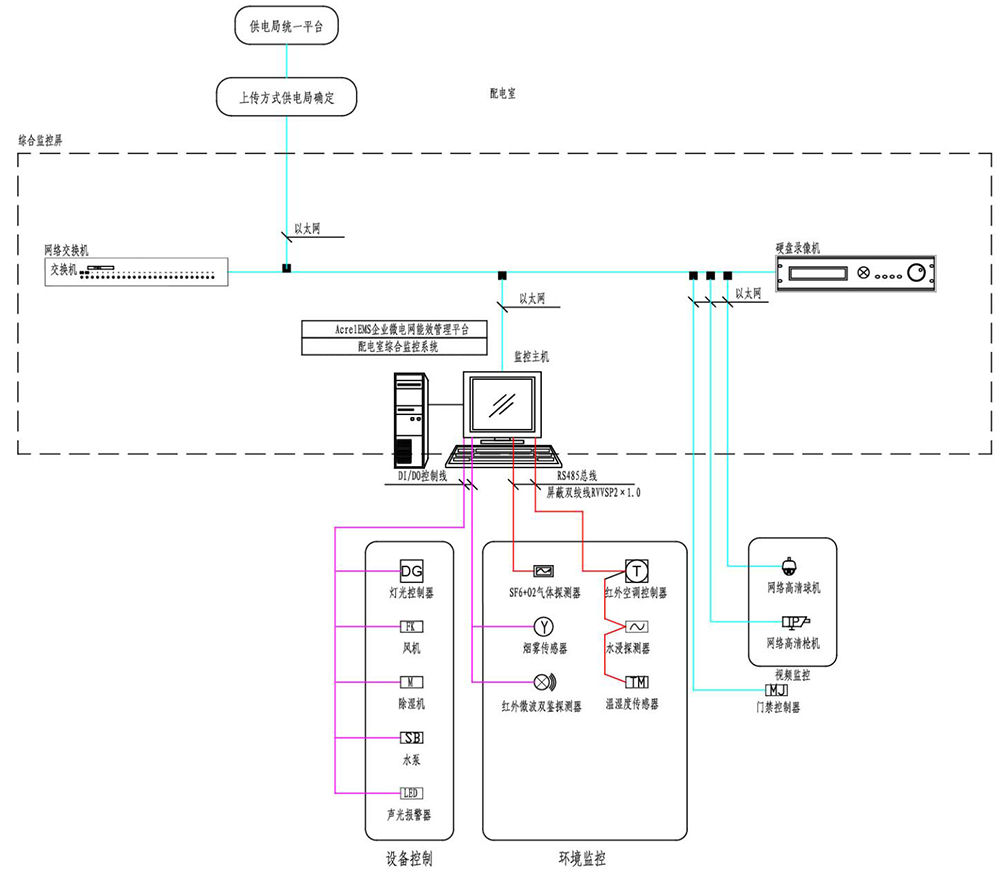

系統結構

1

系統功能

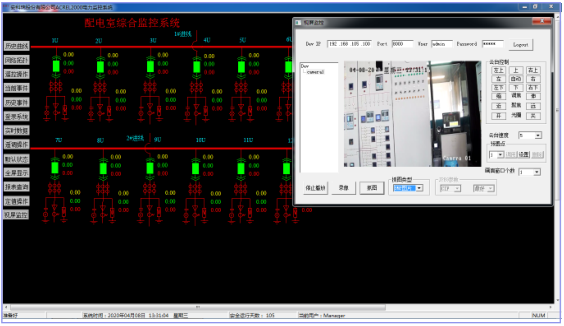

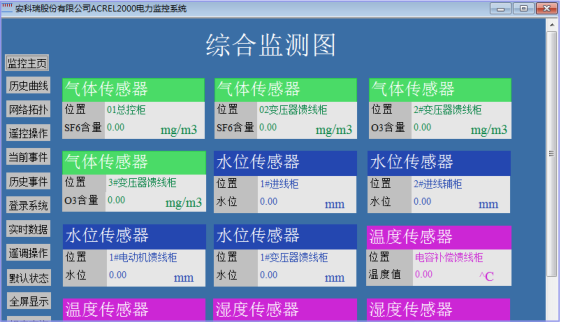

實時監測

能夠顯示配電室設備的運行狀態,實時監測配電室環境參數信息,實時顯示有關故障、告警等信息。

1
數據查詢

在人機界面中,可以直接查看配電室中各個設備的運行數據。

2

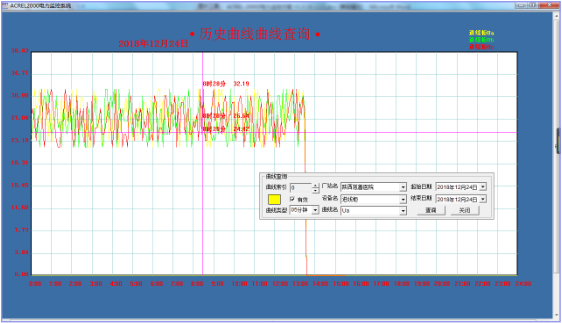

曲線查詢

可以直接查看各電參量曲線。

3
運行報表

查詢配電室內設備的運行數據報表。

4

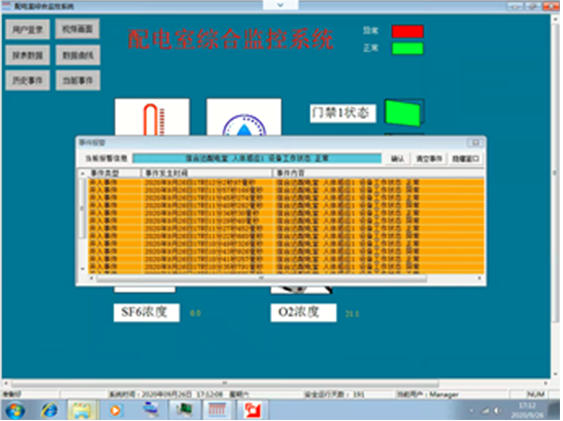

實時告警

具有實時告警功能,系統能夠?qū)ε潆娛覝囟?、濕度、有害氣體、設備故障或通信故障等事件發出告警。

2

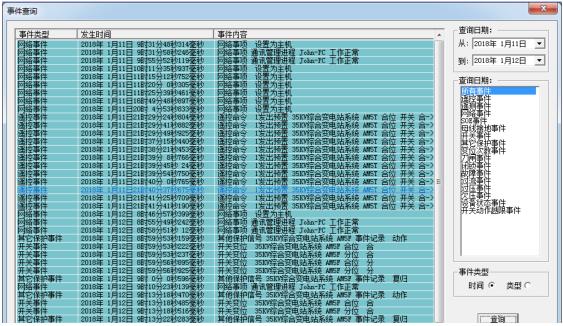

歷史事件查詢

能夠?qū)Ξa(chǎn)生的所有事件記錄進行存儲和管理,方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

6
用戶權限管理

設置了用戶權限管理功能,可以定義不同級別用戶的登錄名、密碼及操作權限。

7
網絡拓撲圖

支持實時監視并診斷各設備的通訊狀態,能夠完整的顯示整個系統網絡結構。

3

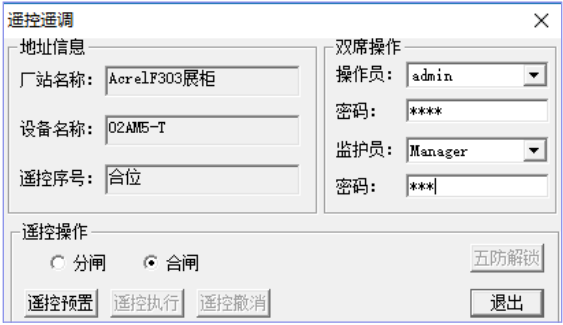

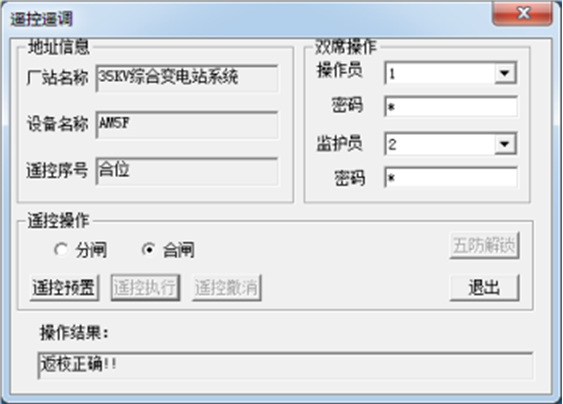

遙控功能

可以對整個配電系統范圍內的設備進行遠程遙控操作。

9
4

設備選型

名稱 安裝方式 規格 備注
智能監控系統 ? ? ?
監控主機 置于智能監控系統屏中 ? ?
水浸傳感器 電纜溝進出線處及電房進口墻壁上安裝 ? ?
水泵控制器接點 集水并中安裝 ? ?
溫濕度傳感器 在配電柜運行區正對面或背面?zhèn)冗M行安裝 ? 安裝高度距離地面1.2~1.4米處
除濕機 結合現場定 ? ?
煙霧傳感器 電房頂部吸頂安裝 ? 每排配電柜運行設備上部署1~3個
氣體滅火控制盤 結合現場定 ? ?
SF6、氧氣雙氣體采笫器 安裝在配電房墻壁上,距離地面高度10~30cm處 ? 每25~40m,配置1只(選裝)
雙鑒探測器 安裝于門內俐的墻壁上 具有紅外、微波功能 距離地面高度2米左右
云臺球機 部署在配電柜前、后的墻壁或配電房屋頂處 130萬像素,具紅外夜視功能 安裝高度為2.5~3米
網絡攝像機〔槍機或球機) 正對門口的屋頂或墻體處 130萬像素,具紅外夜視功能 安裝高度為2.5~3米
風機 ? ? ?
LED報警顯示屏 ? ? 《選裝)
門禁控制器 ? ? ?
開門按鈕 安裝于門內距離地面1.2~1.4米處 ? ?
電磁鎖 安裝于門框中間位置 ? ?
讀卡器 安裝于門內距離地面1.2~1.4米處 ? ?
綜合監控主機 ? 4T硬盤,8口 ?
UPS電源 置于智能監控系統屏內,蓄電池靠屏柜底部安裝放置 5KVA/1H,5000mAH及以上 UPS電源安裝的高度在1米處左右
智能監控系統屏 宜采用標準電力屏柜,落地安裝 2260*800*600MM 內置智能環控主機、門禁控制器及網絡設備
電纜及附件 ? ? ?
電源電纜 ? RVV3*2.5 ?
通訊電纜 ? RVVP4*0.75 ?
